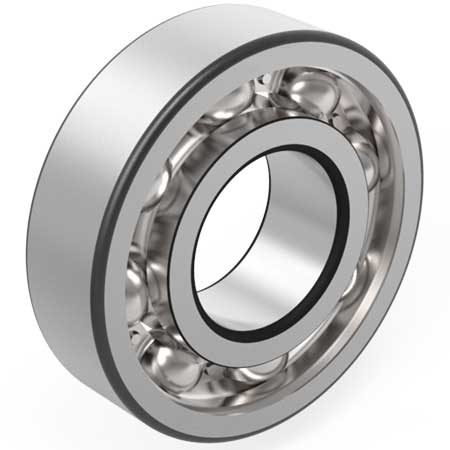

产品图
图纸
| 外形尺寸（mm) | 额定载荷(KN) | 额定载荷{kgf} | 系数 | 轴承代号 | 图例号 | 有关安装尺寸（mm） | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | γ(最小) | Cr | Cor | Cr | Cor | f0 | da | da | γa（最大） | (参考) | ||
| 100 | 140 | 18 | 1.1 | 38.5 | 39 | 3950 | 3950 | 16.6 | B100-3 | 1 | 111 | 130 | 1 | 0.89 |
| 105 | 180 | 30 | 2 | 93.5 | 78 | 9550 | 7950 | 15.3 | B105-9 | 1 | 119 | 167 | 2 | 3.32 |
| 115 | 195 | 32 | 2 | 130 | 105 | 13200 | 10700 | 14.8 | B115-1 | 1 | 129 | 182 | 2 | 3.93 |
| 125 | 205 | 32 | 2 | 129 | 107 | 13200 | 10900 | 15.1 | B125-2 | 1 | 140 | 192 | 2 | 4.16 |
| 140 | 220 | 32 | 3 | 135 | 119 | 13800 | 12100 | 15.4 | B140-2 | 1 | 160 | 202 | 2.5 | 4.51 |
| 145 | 220 | 38 | 2.1 | 132 | 124 | 13500 | 12700 | 15.6 | B145-1 | 1 | 163 | 204 | 2 | 5.15 |
| 150 | 200 | 24 | 1.5 | 73 | 79.5 | 7450 | 8100 | 16.6 | B150-3 | 1 | 165 | 188 | 1.5 | 2.08 |
| 150 | 230 | 35 | 2.1 | 126 | 126 | 12800 | 12800 | 15.9 | B150-6 | 1 | 168 | 214 | 2 | 5.42 |
| 150 | 279 | 45 | 3 | 176 | 168 | 18000 | 17100 | 15.1 | B150-8 | 1 | 170 | 260 | 2.5 | 13 |
| 160 | 229.5 | 33 | 2 | 108 | 111 | 11000 | 11300 | 16.3 | B160-51 | 2 | 176 | 216 | 2 | 4.45 |
